兩級跑偏開關安裝方法
1 ． 兩級跑偏開關應成對安裝在膠帶兩側， 其位置度使跑偏開關立輥軸線與膠帶帶邊平面垂直， 且 應保證膠帶邊位于立輥高度的 1/4 ～ 1/3 處為宜。
2 ．立輥距膠帶機距離，用戶可根據現場實際情況確定，一般選在膠帶自然跑偏量加 50 ～ 100mm 為宜。
3 ．安裝數量：跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般間隔 30～35米米安裝 1 對， 100 米短膠帶 ( 頭，尾，中間三處 ) 安裝3 對為宜，對于長距 離 膠帶可酌情增加。
4 ．兩級跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關置底座有兩個∮12’固定孔 將其與跑偏開關支架用螺栓固定即可。
注：需要安裝支架請提供帶寬及槽角。
皮帶帶寬 (B) 500 650 800 1000 1200 1400 1600 1800 2000 2200
安裝高度 (H) 180 210 240 310 390 425 530 560 600 695
兩級跑偏開關接線方法：

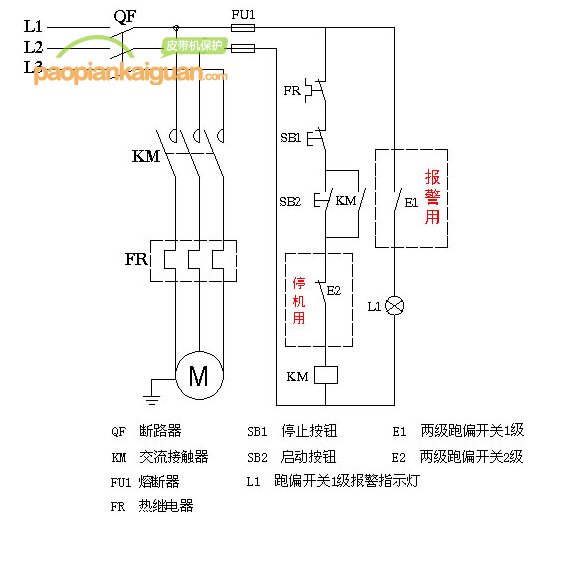

跑偏開關電氣接線圖(可實際PLC遠程報警)
卓力兩級跑偏開關出廠時都蓋內部貼有接線圖，用戶可參照其接線。
