地址編碼兩級跑偏開關安裝使用說明
地址編碼兩級跑偏開關主要用于輸送機膠帶跑偏檢測，防止膠帶跑偏而造成物料溢出等故障。當膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜，若立棍傾斜大于一級動作角度時開關便發出一組信號用于警告，若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。
地址編碼兩級跑偏開關具有地址編碼通訊功能，每級動作角度會對應一個通訊指令，保護開關當前報警信息及時通過地址編碼控制器顯示，維護人員可迅速確定故障點位置。

1、地址編碼兩級跑偏開關安裝

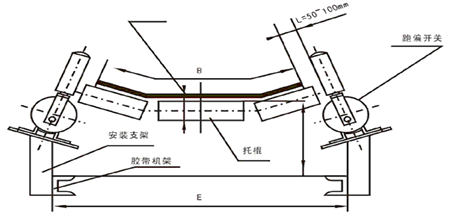

將跑偏開關立棍軸線與膠帶片面相垂直，立棍與膠帶邊緣距離為50mm ~100mm，膠帶位于立棍下端1/3處。每50m膠帶至少需要安裝一對跑偏開關。

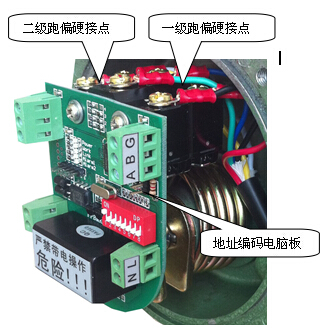

2、硬接點連接 拆開地址編碼兩級跑偏開關     蓋板四個螺絲，打開蓋板后可看到內部結構。 兩個行程開關分別用于跑偏開關一級報警和二級報警控制，獨立使用即使地址編碼電腦板無法正常工作時也能起到可靠保護。 硬接點信號出廠時配有引出線，開關接點方式為： 一級報警： 公共端---紅 ， 常開—蘭 ， 常閉—白   二級報警： 公共端---黑 ， 常開—綠 ， 常閉—黃

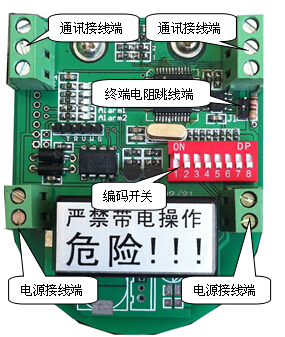

3、地址編碼電腦板連接 地址編碼電腦板共有四個接線端，兩個3位接線端用于通訊連接，分別用于進線和出線；兩個2位接線端用于電源連接分別用于進線和出線。兩組接線端分別用于連接上一個地址編碼開關器和下一個地址編碼開關，使每個地址編碼開關在電源及通訊回路中形成串聯電路。電腦板電源短接線最大只可承受40個地址編碼開關串聯電流。如果超過40個地址編碼開關則需要采用并聯供電，否則可能導致電腦板電源端接線熔斷。
通訊回路必須采用帶屏蔽層的雙絞線（RVVSP2×0.75），所有地址編碼開關通訊接線端對應連接，屏蔽層必須接入通訊接線端G腳位上。屏蔽層必須單點接地。   通訊回路應盡量采用屏蔽線槽或則穿管鋪設，盡量避開高壓線路平行鋪設。如無法避免與高壓線路平行鋪設則必須距離大于500mm。


地址編碼開關連接方式：


4、 地址編碼設置
在同一個通訊回路中，各種不同類型的編碼開關必須按照順序進行地址編碼設置，編碼開關有8位編碼組成，二進制編碼方式最多可支持255個編碼地址。在同一個通訊回路中地址編碼不得重復使用，否則造成通訊故障。

編碼開關	1位	2位	3位	4位	5位	6位	7位	8位
對應增加編碼	1	2	4	8	16	32	64	128


編碼開關滑塊處于ON端時，表示接通，所有接通的腳位對應編碼總和即為當前設置的編碼地址。
舉例說明

設置地址編碼為4   第3位接通時，對應增加編碼4
設置地址編碼為13 1+4+8 =13
設置地址編碼34 2+32=34


5、 終端電阻跳線
為了使通訊回路工作可靠，必須設置終端電阻。
跳線插座是用來設置終端電阻，在整個通訊回路中最后一個地址編碼電腦板上的跳線插座需要插上短接帽，其他地址編碼電腦板插座斷開（去掉短接帽）。
