RD-III非接觸欠速開關安裝說明

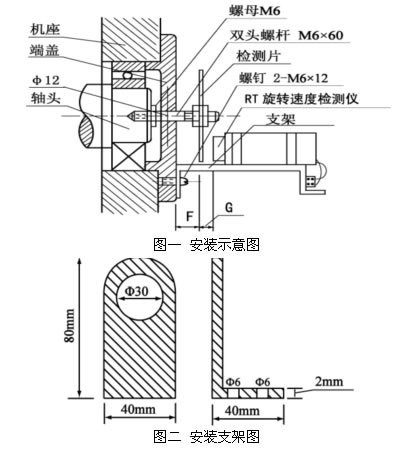

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、破碎機等都應在其被傳動處(機器尾端)進行安裝，見圖一。
注意：旋轉探測儀的安裝位置視具體情況而定，在不影響正常工作的前提下只要滿足“單位時間內給探頭間隔均勻的脈沖信號”這個條件即可。

機械安裝工序：

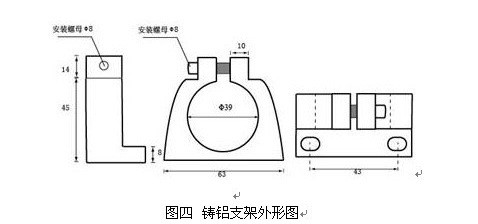

拆下端蓋，在端蓋中心鉆≥Φ12孔，在端蓋下部鉆Φ5.l孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架在軸頭上鉆Φ5.1孔，攻絲M6、深10-15mm旋緊雙頭螺桿裝端蓋裝檢測片，F(xiàn)≥20 mm并用螺母固定安裝旋轉探測儀、調整G ≤ 15mm有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可(請注意檢測片的平面與旋轉探測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意 F 的距離)。

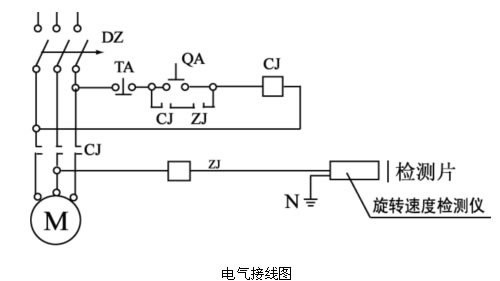

電器接線：RD—III型旋轉探測儀和中間繼電器串聯使用。中間繼電器線圈耐壓220V，電流5A。
檢測片：材料普通鐵皮，葉片數量為2葉、4葉、6葉，檢測片尺寸l00×10×2mm。
跳脫時間參考公式：T＞［60秒×1.1（恒定值）］÷檢測片數÷被傳動轉數（X轉/分鐘）。










安裝注意事項
嚴禁未接中間繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。
如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意 F 的距離。
G 的安裝距離最好在 8 mm 內，防止外部原因造成 F 變動。
露天安裝 RD－III 型產品盡可能安裝防雨罩，可延長本產品使用壽命。
產品包裝盒及產品殼體均標有跳脫時間。

選配件說明
標配：Φ6雙頭螺桿、并帽螺絲、墊片、檢測片。
選配：繼電器。
