KBW-220P礦用防爆兩級跑偏開關是優選國外同類產品的各項優良特性，結合國際水平的各項先進技術和經驗，結合中國國情開發研制的帶式輸送機的安全保護裝置。
KBW-220P兩級跑偏開關(礦用防爆)執行GB3836-2000，MT/T648-1997標準。
本產品適合各種嚴酷的環境，諸如礦山、倉庫、港口的爆炸性氣體環境中使用。尤其適合煤礦井下使用。
本產品具有優良的防爆（隔爆）和獨立操作及正確無誤的電氣性能。當帶式輸送機（主機）工作現場發生設備事故——輸送帶跑偏達到一定程度時，本產品立即發出報警、停機信號，實行主機緊停，對設備和人身安全進行保護。
本產品有幾種角度組合，常規：12°、30°。推薦：20°、45°。用戶可以根據實際情況，自行調節報警和停機兩級動作角度。

本礦用隔爆兩級跑偏開關的型號含義如下：

2．結構特征與工作原理：
本產品外觀莊重，結構簡潔緊湊，鋼制防爆外殼，內外靜電噴塑，安全防爆，日本OMRON內芯，優質可靠。（如圖１，圖２所示）

輸送帶偏移壓迫“滾輪”，啟動本產品配置的標有“ExdI”標志跑偏開關，立即輸出報警（達到一級報警角度α1時）、停機（達到兩級停機角度α2時）信號，實現主機緊停，正確可靠。

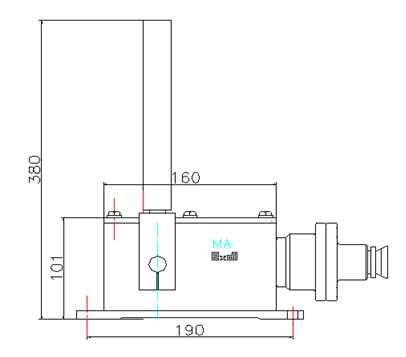

圖1　KBW-220P礦用隔爆跑偏開關結構安裝示意圖（正視圖）

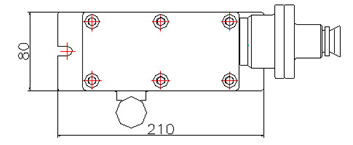

圖2　KBW-220P礦用隔爆跑偏開關結構安裝示意圖（俯視圖）
3．技術特性：
本產品為隔爆型防爆安全保護裝置。其主要技術參數如下：
·工作電壓：１２７ＶＡＣ、２２０ＶＡＣ兩種兼容
·觸點容量：５Ａ
·動作力矩：3～５N·ｍ
·偏角范圍：0～75°
·防爆等級：ＥｘｄＩＩ
·環境溫度：－２０℃～＋5０℃
·相對濕度：≤９８％ＲＨ（＋２５℃）
·環境氣壓：８６－１１０ｋＰａ
·污染等級：３級
·工作環境：在符合安全標準的具有甲烷等爆炸性氣體的混合物礦井下，應無顯著的動搖和劇烈沖擊振動。
·可靠程度：無故障工作次數＞105次
4．安裝：
按圖１、圖２、圖３所示安裝。本產品立輥必須與輸送帶邊緣保持垂直，并且保證輸送帶邊位于立輥下端高度1/4～1/3處。
L為立輥母線與輸送帶邊緣的距離，一般取輸送帶距偏量加40mm左右（安裝支架一般用戶自備，亦可由本公司提供成套服務）。
電路接線見圖４。本產品配有1.5m長的四芯橡套電纜線，合格證上還配有芯線標記。本產品安裝在帶式輸送機沿線，推薦每100M安裝3對：距頭尾0.3～2.0M處各一對，中間一對。

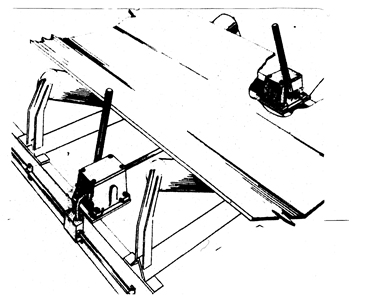

圖３　KBW-220P礦用隔爆跑偏開關現場布置安裝示意圖

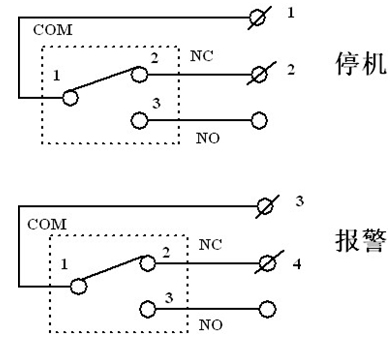

圖４　KBW-220P礦用隔爆跑偏開關電路接線原理示意圖
5．保養、維修：
隨企業保養維修制度進行。必須保持本產品外觀整潔，安全警示標志顯著。
啟蓋必須已切斷電源！
復原必須清潔硬封面，并在隔爆面上涂上特種防護油脂，擰緊固定螺栓，必須“對號入座”，決不能裝反。
6．運輸儲存：
本產品在搬運過程中應“小心輕放”，“防水防潮”，不得受強烈顛簸、震動，并且防止雨雪侵襲。
本產品儲存于無雨雪侵入，有空氣流通的庫房中。
7．其他：
本產品對于非爆炸性氣體環境中的常規帶式輸送機、地下、索道帶式輸送機、輪船裝卸系統、堆垛（取料）輸送機、傾斜和梭式輸送機、裙邊給料機等亦適用。
希望得到本公司配套服務的用戶應提供輸送機現場資料，諸如輸送帶高度和所需支架數量，角度等，有條件的可到現場測量，以便定做。
