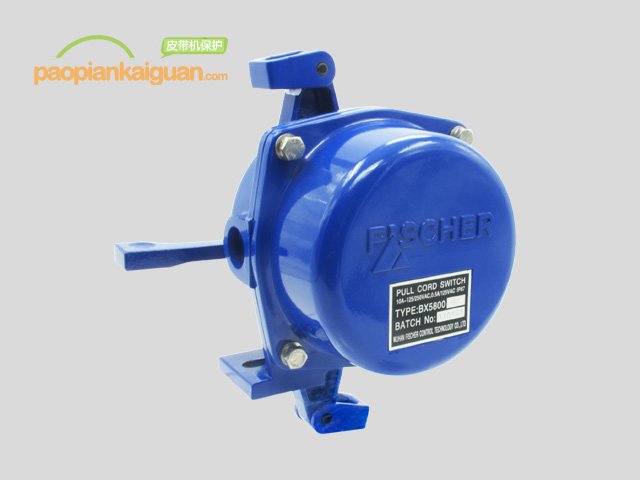

BX5800B（手動復位型）雙向拉繩開關安裝于皮帶輸送機的兩側，用紅色覆塑鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線 任意處拉動鋼絲繩，鋼絲繩拉動操作桿旋轉，通過傳動軸使精密凸輪發生位移，驅動微動開關切斷控制回路，輸送機停止運行。
       手動復位裝置，觸發后，需要現場人員扳動復位桿進行開關狀態復位，防止檢修人員尚未離開輸送機危險區時，控制室操作員誤送電開機造成危害操作員生命事故。
      本開關采用國際領先的雙軸承結構設計，避免拉繩開關動作時傳動軸直接摩擦殼體或銅套，出現密封不嚴或卡死的情況。
      傳動軸采用SUS304不銹鋼材質，抗腐蝕能力更強。復位桿精鑄成型，非焊接，安全堅固，內置銅質襯套，更加耐磨。
      本開關有設計新穎、穩定可靠、防護等級高、長壽命等特點。

特性
● 雙軸承傳動結構
● 防護等級高達IP67(根據GB4208-93)，能完全防止粉塵和流水的侵蝕
● 手動復位，可有效防止維修人員尚未撤離工作現場前，誤送電開機
● 電氣壽命50萬次（微動開關）
● 機械壽命2000萬次

參數
  ● 防護等級：                  IP67
  ● 纜繩所需張力：          49±10N(5±1kgf)
  ● 接點數：                      2
  ● 接點容量：                  250V AC 5A
  ● 接線口：                      6~12mm電纜
  ● 適用溫度：                  -20℃~+60℃

安裝
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便：
1、將開關固定在機架上。
2、一臺開關兩側的鋼絲繩距離均為30m左右，采用直徑為Φ4的涂塑鋼絲繩鏈接，松緊應適度。
3、為減小鋼絲繩自重對拉線開關啟動的影響，每隔2.5m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
　　（注：對于爬坡段輸送機，應盡量縮短開關間距及拉繩長度。）



配件

圖片	名稱	型號	規格	說明	每臺開關所需數量
	拉力彈簧	RH003	140*20*3mm	碳鋼鍍鋅/ SUS304	每臺開關需配2PC
	纜繩托環	TH009	7.2*185mm	碳鋼鍍鋅	每3M鋼絲繩需配1PC
	覆塑鋼絲繩	RS03/04	Φ3 /Φ4	紅色	每臺開關需配60M
	繩夾	SK001	4#	碳鋼鍍鋅	每臺開關需配6PC
	安裝支架	ZJ004	150W*210L*110H	碳鋼鍍鋅	每臺開關需配1PC
