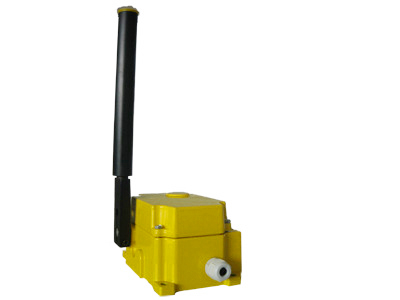

一、產品概述
     HFKPT1/HFKPT1-N 跑偏開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。本產品內部采用國家級儀器儀表防爆安全監督檢驗站(NEPSI)認可，符合GB12476.1-1990標準所規定的要求。

二、工作環境
1.環境溫度：-40℃~60℃
2.相對濕度不大于85%
3.海撥高度不超過2000m
4.使用壽命：開關動作10萬次
5.絕緣電壓：AC1000試驗1分鐘
6.觸點容量：≤AC380 ≤3A
7.防護等級：HFKPT1     IP55
                  HFKPT1-N  IP67
三、產品特點
*通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。
*堅固的鑄鋁外殼，防護標準NEMA4，特殊的環境可選特殊的表面處理。
*整體式蓋板易于接線及調整。
*不需拆除動作桿就可拆掉蓋板。
*動作桿軸承額定轉速5000轉/分，適合于皮帶速度小于6.35米/秒。
*動作桿法向角調節范圍為22.5度。
*法向夾角為10度時報警觸點動作，法向夾角為20度時停機觸點動作。

四、適用范圍
*常規皮帶輸送機
*地下、素道支撐皮帶輸送機
*輪船裝卸系統
*堆垛／取料輸送機
*傾斜和梭式輸送機
*起重機／挖掘機起重臂限位
*裙邊給料機／輸送機
*重型極限開關
*特殊加工，鍍鎳及不銹鋼滾子
*輔助小旗報警
*扳手(用于上緊蓋板)
五、技術規格
*開關觸點額定值：2個SPDT(單刀雙擲開關)，10A/500V，供報警及停機用
*外殼：鑄鋁防風雨外殼，防護等級NEMA4。
*法向報警角度：在偏離垂直方向22.5度內可調。
*作用力：5磅。
*導線開孔：3/4"-14NPT
*帶隔離罩可用于I級區域

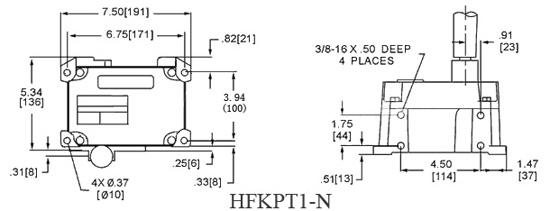

六、安裝尺寸
