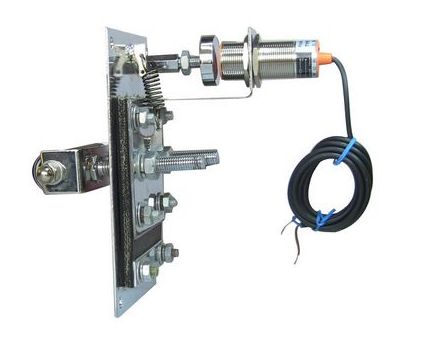

JPNS型非接觸式膠帶跑偏開關屬機電融合一體的新技術產品。對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至微機控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。
用途
廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。

工作原理
JPNS型非接觸式跑偏開關安裝在提升機上下左右壁板側、檢測膠帶跑偏感應式跑偏開關。機械部分有檢測擋輪。安裝時擋輪離膠帶有一定的距離，距離可調整（由用戶自定，一般以不摩擦到擋輪為準）
當發生跑偏時膠帶向外的推力摩擦到擋輪，擋輪傳輸?shù)秸{(diào)節杠，由調節杠帶動傳感器使繼電器動作切斷設備。
技術參數
工作電壓：220VAC±15%
負載電流：≤5A
絕緣電阻：＞500MΩ
輸出信號：開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90%
重    量：2Kg
防護等級：IP66
復位方式：自動復位
響應時間：＜2mS
控制觸點容量：220V/5A
動作力：50±10N

安裝說明
1、JPNS-II 型非接觸式膠帶跑偏開關安裝時在機壁板上各打 4 個 Φ10mm 的螺絲孔緊
固跑偏開關。
2、安裝跑偏開關應選擇膠帶易跑偏處，參考應用單位工藝要求，同時要考慮皮帶與擋
輪有效間距和推力，建議皮帶與擋輪的安裝距離為 30mm，此距離可以根據實際情況進行調
整（詳見安裝示意圖）。
3、感應開關的調整：出廠時的機械推力在 4Kg 以上（膠帶跑偏時向外的推力摩擦擋輪），
當需要更大的推力時可把傳感器向感應片方向調整。
4、通過調整“調節杠”與傳感器的距離，可以調整擋輪與皮帶之間的距離。適用于各
種規格的膠帶提升機。
安裝示意圖
