KBP系列礦用隔爆型膠帶跑偏開關 使用前請認真閱讀使用說明書
一．用途
KBP系列礦用隔爆型膠帶跑偏開關，是用于煤礦井下含有甲烷爆炸性氣體環境中使用的帶式輸送機現場檢測膠帶輕、重跑偏的保護開關。
二．型號

a）型號含義：

b）防爆型式：礦用隔爆型；
    c）防爆標志：ExdI。
三．使用條件
開關在下列條件下應能正常工作：
    a）環境氣壓：86～110kPa；
    b）環境溫度：-5℃～+40℃；
c）空氣相對濕度：不大于98%（+25℃時）；
d）具有甲烷爆炸性氣體混合物的煤礦井下；
e）無顯著搖動和劇烈振動的環境；
f）污染等級：3級；
g）安裝類別：Ⅲ。
四．主要技術指標
1．執行標準：
GB 3836.1-2000      爆炸性氣體環境用電氣設備  第1部分：通用要求。
GB 3836.2-2000      爆炸性氣體環境用電氣設備  第2部分：隔爆型“d”。
GB 3836.3-2000      爆炸性氣體環境用電氣設備  第3部分：增安型“e”。
MT /T 648-1997      煤礦用膠帶跑偏傳感器。
Q/STH.02-2009       礦用隔爆型跑偏開關
2．控制方式：
3．基本參數
a） 額定電壓為：380V。
b） 額定電流為：3.15A。
c） 額定工作制為：不間斷工作制。
d） 動作方式：兩級。
e） 動作角度：

跑偏開關動作角度
一級
二級
極限角
20°
35°
70°
4．工頻耐壓:
跑偏開關應能承受2500V工頻耐壓試驗電壓值（交流，有效值）試驗，歷時1min無擊穿和閃絡現象，并且滿足額定絕緣電壓下的絕緣電阻大于50 MΩ的要求。
5．接線方式：

6．防護等級：IP54
7．使用壽命：3萬次
8．重    量：12㎏
五．結構與工作原理
KBP系列礦用隔爆型跑偏開關外殼采用HT250鑄鐵制造，由隔爆腔和接線腔組成。隔爆腔內采用凸輪式結構內裝Z-15GW22-B微動開關2支，微動開關動作受凸輪控制。當帶式輸送機跑偏時，跑偏開關立輥在帶式輸送機膠帶的作用力下偏轉，隔爆腔內凸輪亦隨之轉動。當跑偏開關立輥角度大于一級動作角度時，凸輪壓迫行微動開關使其動作，常開、常閉接點轉換輸出報警信號。當跑偏開關立輥角度大于二級動作角度時，輸出停機信號。動作力撤出后跑偏開關自動復位。
六．外形及安裝尺寸
KBP系列礦用隔爆型膠帶跑偏開關外殼采用HT250鑄鐵制成，跑偏開關的外形及安裝尺寸見圖一：

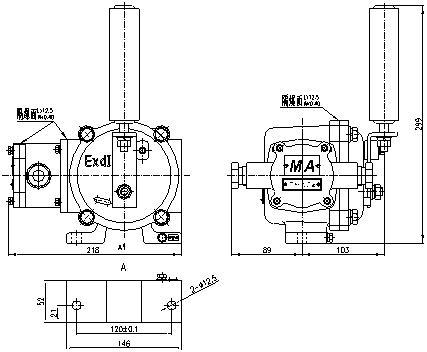

圖一  KBP系列礦用隔爆型膠帶跑偏開關外形及安裝尺寸
七．安裝及接線方法
1．安裝
跑偏開關的安裝應使立輥與膠帶側面平面相垂直，立輥與膠帶邊緣距離為50～100㎜之間。膠帶邊緣平面位于立輥1/3處為宜。跑偏開關應成對的安裝在帶式輸送機的兩側。每隔30米～40米安裝一對。用戶在購買跑偏開關時，同時應向我公司訂購安裝支架，將安裝支架焊接在帶式輸送機中間架上，然后用螺栓將開關緊固在安裝支架上即可。參見圖二安裝示意。

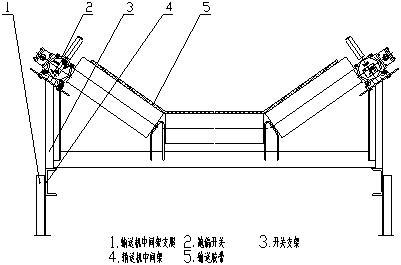

圖二  KBP系列礦用隔爆型膠帶跑偏開關安裝示意圖
2．接線
拆下接線腔后蓋，可見到接線端子。卸下鎖緊螺母取出密封墊圈、密封板（此件接線時不放入）、密封膠堵，根據接入電纜的外徑尺寸，分割密封膠堵內孔，按下圖穿入電纜，按接線圖進行接線。注意開關內外接地線必須接。

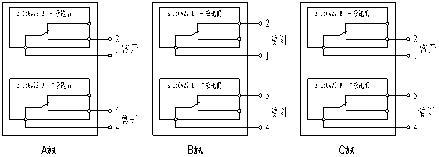

注：1. 本開關出廠時用戶未提出接線方式，接點輸出按A方式接線。
  2. 用戶在開啟接線腔后蓋接線或維修開關隔爆腔時，不要損壞各腔隔爆面，并且在安裝、使用、維護過程中需要遵守國家制定的各項相關規章制度。

圖三  接線腔結構簡圖
八．故障原因及處理方法：
      用戶在使用本產品的過程中應嚴格遵守開關外殼上的警示語，“嚴禁帶電開蓋”， 在安裝和維修開關時不要損壞各腔隔爆接合面。
