●速度保護　

●溫度保護　

●煙霧保護　

●堆煤保護　

●跑偏保護　

●張緊保護　

●撕列保護　

●緊停保護　

●超溫灑水保護　

●有自動開停車功能　

●打點對講功能　

●單臺使用和集中控制功能　

●有語言故障報警功能

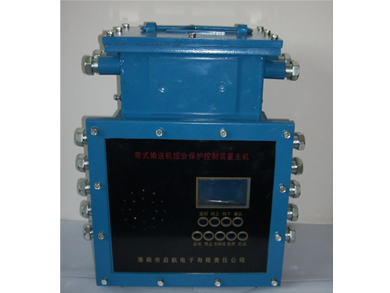

 HP128礦用帶式輸送機綜合保護裝置 主要技術參數
1、主機隔爆型式：礦用隔爆兼本質安全型。
2、各種傳感器為礦用本質安全型， 標志：ibI (150℃)。
3、電器參數：
　　a、額定輸入電壓：AC220V,127Ｖ,３６Ｖ；
　　b、電壓允許波動：75%-110%；
　　c、本安輸出最高開路電壓：ＤＣ１２Ｖ；
　　d、本安輸出最大短路電流：DC4mA；過流保護整定值1.2A；
　　e、本安輸出外部允許分布電容：0.1PF/KM；
　　f、本安輸出外部允許分布電感：1mh/KM；
　　g、防爆標志：Exdibl(150℃)；
　　h、繼電器輸出節點容量：AC36V/5A；
　　i、速度、溫度、煙霧傳感器為有源器件，其額定電壓為12 V，靜態電流小于180mA,最大動作電流小于220mA；其余傳感器為無源器件，其動作時電流不大于5mA（包括煤位、跑偏、急停、撕帶傳感器）；
　　j、集中控制信號小于12V，0.5mA；
　　k、揚聲器工作電壓：12V，電流30mA，輸出功率小于2W；
　　l、各傳感器連線不超過1000米，集控線不超過1000米，分布電容小于0.1PF，分布電感小于1mH；
　　m、組合參數：12V430mA。（煙霧傳感器、速度傳感器、溫度傳感器）；
　　n、本安電路最大短路電流：4mA；
　　o、本產品外形尺寸：320×120×330；重量小于15KG；
　　p、集中控制臺數：8臺。

KHP128礦用帶式輸送機綜合保護裝置 功能及技術特征
本產品具有集中控制和單機控制兩種方式。集中控制時具有連鎖功能，即 某一臺停機時，向其供煤的皮帶機停機；具有逆煤流延時順序起車功能，延時時間為10秒±5秒。本產品作為集中控制不超過八臺。在手動控制下，配接開停傳感器可實現順煤流延時順序起停車。
無論在集中控制方式或手動方式下，本產品均有起車延時功能、語言報警功能、故障停車保護功能、保障顯示功能、故障語音報警功能、故障自鎖功能、全縣系統狀態對位顯示功能，全線聯系及對講功能。
各種功能及保護特性如下：
1、集中控制功能：
（1）、正常起車：當多臺監控儀聯機并置于集控方式時，（首臺置手動方式）、首臺（或前臺）可以控制下一臺延時起車，延時時間10S±5S，延時期間具有預警功能；同時全線的系統狀態指示對各臺監控儀的起停狀態對位顯示。
（2）、正常停機：當多臺監控儀聯機并置于集控方式時，（首臺置手動方式）、首臺（或前臺）停車，下一臺聯鎖停車，停車12秒延時。同時，故障停車那一臺向全線送出故障語音報警信號；全線的系統狀態只是對各臺的起停情況作對位顯示。故障停車的監控儀處于故障自鎖狀態。只有在故障解除后（按下一臺的故障臺的停車按鈕），故障停車的皮帶才可再接受起車信號重新起車。
2、單臺控制及保護功能：
　　本產品位手動工作方式：即作為單臺使用時，其起車和停車受本臺面板上的起車和停車按鈕控制，而不受上一臺的控制。同時，可集中控制下一臺的起車和停車（下一臺置為集控工作方式）。
3、各種保護功能：
　　（1）、速度保護(GSC5速度傳感器)：當皮帶機運行時，從動滾筒安全不轉，連續超過5-10S時，低速故障報警信號延時保持約2S ±1S。
　　（2）、堆煤保護(GUJ30堆煤傳感器)：當煤位傳感器的導桿偏離中心線45°±5°時，延時13秒，實現故障保護停車。
　　（3）、跑偏保護(GEJ30跑偏傳感器)：當跑偏傳感器的導桿偏離中心線15°±5°時，經延時10S ±5S，實現跑偏故障保護。
　　（4）、煙霧保護（GQQ0.1煙霧傳感器）：當產生煙霧時，煙霧傳感器將此信號送給主機，立即實現煙霧保護。
　　（5）、溫度保護（GWD75溫度傳感器）：當監測點溫度超過溫度傳感器的設定溫度時（＋80℃），本產品立刻實現溫度故障保護。
　　（6）、沿線緊急停車保護（KHJ0.3急停開關）：當沿線的某一緊急停車開關被接通時，本產品立即實現停車保護功能。
　　（7）、撕帶保護（GVD300撕裂傳感器）：當運輸帶撕裂時，撕帶傳感器把電信號傳給主機，主機立即實現停車保護功能。
各種故障在本儀器上均具有相應的指示，同時發出語音報警。保護后均處于故障自鎖狀態，并發出相應的語音報警聲。
4、每臺的主機通過手持式話筒可以實現半雙工對講，同時具有聯系打點信號的功能。

KHP128礦用帶式輸送機綜合保護裝置 使用方案:
1、皮帶機五大保護：堆煤傳感器、溫度傳感器、速度傳感器、跑偏傳感器、煙霧傳感器；
2、皮帶機六大保護：堆煤傳感器、溫度傳感器、速度傳感器、跑偏傳感器、煙霧傳感器、雙向急停開關；
3、皮帶機七大保護：堆煤傳感器、溫度傳感器、速度傳感器、跑偏傳感器、煙霧傳感器、雙向急停開關，撕裂傳感器；
3、皮帶機八大保護：堆煤傳感器、溫度傳感器、速度傳感器、跑偏傳感器、煙霧傳感器、雙向急停開關，撕裂傳感器，超溫自動灑水裝置；

注：以上是常用的配套保護使用方案；另外還可配其它保護傳感器如下：
GVD300撕裂傳感器、DF20礦用防爆電磁閥、RFMH超溫自動灑水裝置(物理式或機械式)等保護元件。
