一、概述
KLT2(HFKLT2－Z2)系列雙向拉繩開關 HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點。本產品內部采用國家級儀器儀表防爆安全監督檢驗站(NEPSI)認可，符合GB12476.1-1990標準所規定的要求。
1.本機用于膠帶輸送機發生故障時緊急停機。
2.當膠帶輸送現場發生緊急事故時，可拉動系在吊耳上的鋼絲繩，使機內的滑塊與開關的作用，發出停機信號。
3.手動型開關帶自銷，在故障排除后提上限位桿方能復位。

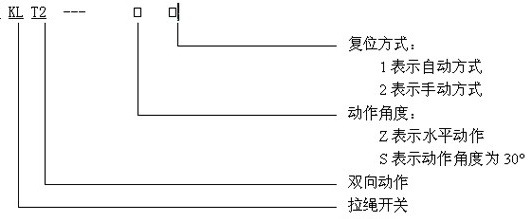

二、型號含義


三、工作條件
1.環境溫度：-30℃~70℃
2.相對濕度不大于85%

四、結構特點
1．本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP65，可在惡劣環境下長期工作。

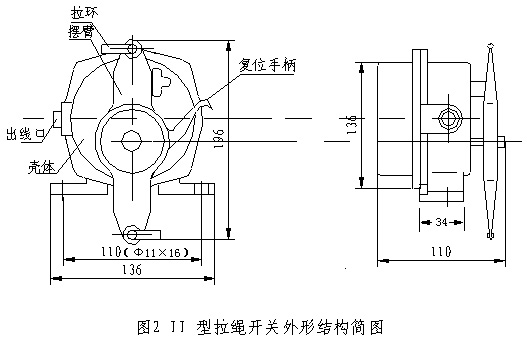

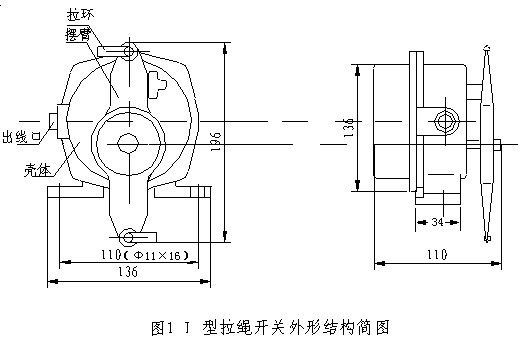

3． 本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖1和圖2。

五、工作原理
當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。

六、安裝調整

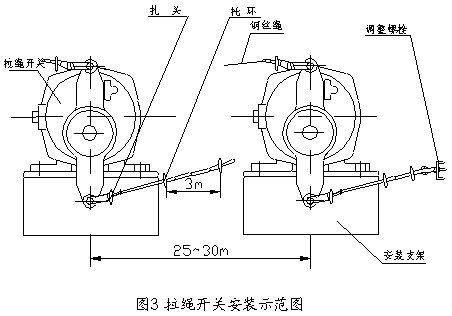

本產品一般安裝在膠帶運輸機沿線兩線機架上，詳情參加圖3。
1． 將拉繩開關固定在支架上。
2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。
3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。

接線圖

七、注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。

(HF) KLT2-1

(HF) KLT2-2
