概 述
此系列拉繩開關用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦,當膠帶輸送現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。本機由于安裝方便，開關轉換可靠，在膠帶運輸機現場得到廣泛的應用。

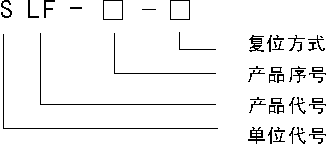

型號含義


主要技術參數



原 理
當膠帶運輸機現場發生緊急事故時、可拉動系于擺臂上的鋼絲繩，擺臂旋轉而帶動機內凸輪并驅動微動開關。發出停機信號。Ⅱ型機是在故障排除后，搬動限位桿方能復位。

特 點
1、本機采用鋁合金精密鑄造殼體，強度高、重量輕；
2、外殼防護等級達IP65，可在惡劣環境中工作；
3、機內采用進口微動開關、觸點容量大、動作靈敏、可靠。

安裝調整
本機一般安裝在膠帶運輸機沿線兩側機架上，參見安裝示意圖
1、將拉繩開關固定在支架上，然后焊在機架上；
2、兩機之間距離為25～30m，采用直徑為φ4的鋼絲繩連接，松緊應適度；
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上焊一個托環，以支撐鋼絲繩；
4、用戶可自制安裝支架，也可向我司成套訂購。

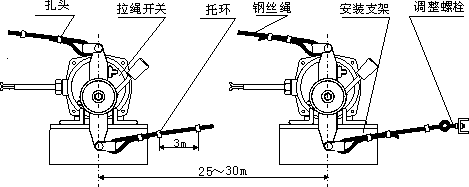

安裝示意圖



接線方法
本機出廠時已配接3芯橡套電纜，芯線上備有線號，可參照下圖接線。
　
　
使用環境條件
a、環境溫度 -30℃～50℃
b、相對濕度 不大于85％
