HT帶式輸送機倒帶斷帶保護裝置說明書
HT帶式輸送機倒帶斷帶保護裝置

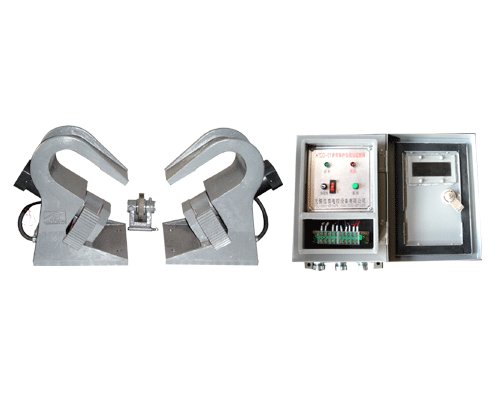

帶式輸送機倒帶斷帶保護裝置主要包括以下部分：膠帶反轉檢測裝置、配重 (拉緊裝置）限位檢測裝置、電動裝置和倒帶斷帶自鎖裝置、電控箱等。
帶式輸送機倒帶斷帶保護裝置具有檢測帶式輸送機倒帶和斷帶功能，同時還具有倒帶斷帶 動作報警及顯示功能，當發生逆止器失效或斷帶時，在電動裝置的驅動下， 迅速鎖住因膠帶斷裂（或失控）后突然下滑的重、空段膠帶，同觸發式倒帶斷帶自鎖裝置相比性能更加可靠。它主要適用于向上運輸的帶式輸送機，特 別適用于大傾角、大運量、長距離強力型帶式輸送機。
帶式輸送機倒帶斷帶保護裝置具有檢測帶式輸送機倒帶和斷帶功能，同時還具有倒帶斷帶 動作報警及顯示功能，當發生逆止器失效或斷帶時，在電動裝置的驅動下， 迅速鎖住因膠帶斷裂（或失控）后突然下滑的重、空段膠帶，同觸發式倒帶斷帶自鎖裝置相比性能更加可靠。它主要適用于向上運輸的帶式輸送機，特 別適用于大傾角、大運量、長距離強力型帶式輸送機。
斷帶倒帶自鎖保護裝置是帶式輸送機斷帶保護領域的最新科研成果。成為目前市場上偏心輪式斷帶斷帶倒帶自鎖裝置的最佳替代產品。 斷帶倒帶自鎖裝置，正常狀態下，定位性能好，不會產生誤動作。抓捕皮帶時，上制動閘塊和楔形閘塊和皮帶面接觸，楔形閘塊沿楔形槽滑動，逐步縮小兩閘塊和皮帶之間間距，最終將皮帶夾住。
倒帶斷帶檢測裝置工作原理
倒帶斷帶檢測保護裝置由頭部、中部、尾部三個倒帶檢測裝置、拉緊裝置限位 檢測組成。倒帶檢測安裝于帶式輸送機頭、中、尾部用于檢測膠帶倒轉， 當帶式輸送機正常運行或停止時，倒帶檢測不發出報警信號，當膠帶斷裂 后，膠帶下滑帶動檢測裝置觸輪倒轉，發出報警信號。斷帶檢測裝置原理 是拉緊裝置上的限位開關、接近開關動作后，發出報警信號用于檢測斷帶 事故。自鎖裝置上的接近開關，用于檢測倒帶斷帶自鎖裝置是否動作。在 電控箱上顯示倒帶斷帶裝置工作狀態并輸出報警信號。
HTDD-01帶式輸送機倒帶斷帶保護裝置
1） 倒帶距離檢測： 1米 / 2米 可選擇；
2） 工作電壓/功率: 220VAC/30 W
3） 觸點數量： 2路
4） 觸點容量： AC380/5A
2、HTDD-02控制箱
1） 供電電壓： AC 380VAC 50HZ
2） 控制電壓/功率： AC 380VAC / 2 kw
3） 觸點數量： 兩路，一路常開，一路常閉
4） 主觸點容量： AC380/5A
3.HTDD-03制動器
1） 每個制動器最大承受拉力: 5t；
2） 膠帶保護反應速度： 和檢測裝置聯鎖，反應速度小于0.5秒；
3） 制動器復位方式： 手動；
